Processo edilizio » Impianto riscaldamento

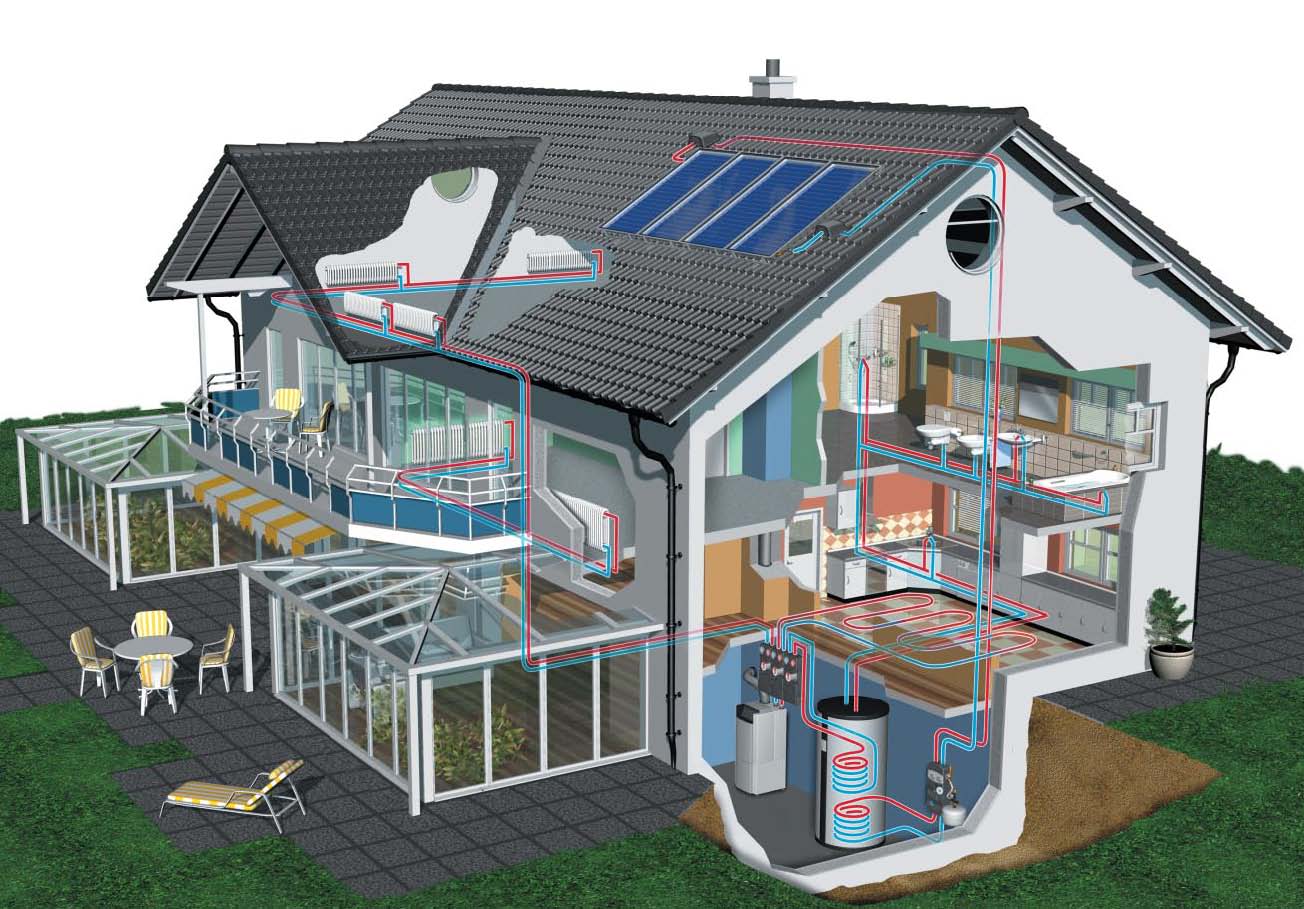

Un impianto di riscaldamento è un impianto termico per la produzione e la distribuzione di calore.In ambito civile si intende il sistema usato per riscaldare ambienti abitativi o lavorativi.
Quando il riscaldamento viene erogato dagli stessi dispositivi che forniscono anche raffrescamento e altre eventuali variazioni del microclima locale (ventilazione, umidificazione), viene detto di condizionamento o di climatizzazione.
La caratteristica di un impianto di riscaldamento è di generare il calore in un punto e trasferirlo ad altre zone.
Gli impianti di riscaldamento si classificano per:
-Combustibile o fonte di energia usato: carbone, gasolio, gas, legna, energia geotermica, solare o elettrica, teleriscaldamento
-Topologia e dimensioni: impianti autonomi (una unità abitativa), impianti centralizzati
-Tecniche e mezzi e temperature di immagazzinamento e trasferimento del calore: convenzione, irragiamento, aria, acqua (vapore), ferro, alluminio, inerti (piastrelle, calcestruzzo).
-Efficienza e compatibilità con l'ambiente: valutate per emissioni CO2, costo totale, efficienza.
Il metodo più diffuso per generare il calore è di bruciare un combustibile fossile in una caldaia.
Il calore viene usato per riscaldare l'aria, l'acqua o il vapore e questi vengono convogliati verso il locali di destinazione attraverso opportuni condotti.
Solitamente l'impianto di riscaldamento è abbinato all'impianto di produzione di acqua calda sanitaria e ha la caldaia in comune.
Le differenze tra i sistemi usati dipendono da fattori quali:
-la disponibilità o economicità del combustibile o della fonte primaria di energia. Ad esempio, dove c'è abbondanza di legna, gli altri combustibili hanno poca giustificazione. Dove è molto sviluppata la rete di distribuzione del gas (alcune regioni italiane ad esempio) fanno preferire il gas della rete a combustibili che richiedono stoccaggio e trasporto (es. gasolio o carbone). Dove è possibile il teleriscaldamento, sarà preferibile alla costruzione e manutenzione di nuovi impianti autonomi.
-la dimensione e il numero degli ambienti da scaldare. Per trasferimenti di distanze brevi può essere sufficiente usare l'aria calda, ma per grossi impianti è più efficiente l'acqua calda o il vapore.
-leggi e sistemi economici: dove sono in vigore normative che prediligono fonti di energia rinnovabile, alcuni combustibili fossili tenderanno a sparire (es. carbone, gasolio), a favore di energia solare, gas, o legna.
Caldaia
La caldaia è un'apparecchiatura che trasforma l'energia di un combustibile in calore e lo rende disponibile in un circuito contenente acqua o aria che ha la funzione di distribuire il calore negli ambienti ed eventualmente nell'acqua dell'impianto sanitario.
Acqua calda
Acqua calda
Un impianto che usa l'acqua calda per il trasporto del calore, in genere include:
-Una caldaia
-Sistema di alimentazione della caldaia (tubi del gas, eventuale magazzino o serbatoio del combustibile)
-Sistema di scarico della caldaia (canne fumarie, scarichi e sfiati)
-Il sistema di circolazione dell'acqua calda: tubi, valvole, bypass
-Una pompa che fa circolare l'acqua calda in un sistema chiuso a pressione. Nel caso di impianto a circolazione naturale la pompa non è presente.
-Caloriferi: pannelli a circolazione d'acqua, che trasferiscono il calore dell'acqua all'ambiente circostante.
Impianto a radiatori o caloriferi
-Una caldaia
-Sistema di alimentazione della caldaia (tubi del gas, eventuale magazzino o serbatoio del combustibile)
-Sistema di scarico della caldaia (canne fumarie, scarichi e sfiati)
-Il sistema di circolazione dell'acqua calda: tubi, valvole, bypass
-Una pompa che fa circolare l'acqua calda in un sistema chiuso a pressione. Nel caso di impianto a circolazione naturale la pompa non è presente.
-Caloriferi: pannelli a circolazione d'acqua, che trasferiscono il calore dell'acqua all'ambiente circostante.
Impianto a radiatori o caloriferi
Il circuito dell'acqua verso i caloriferi può essere:
-Monotubo: un anello unico, che ad ogni radiatore ha una valvola a tre vie, con un ingresso, un ritorno verso l'anello e una derivazione verso il radiatore. Questa valvola può essere più o meno aperta verso il radiatore, ma non deve interrompere la circolazione dell'acqua nell'anello.
-Bitubo: ad ogni radiatore arrivano due tubi, da cui si ottengono due derivazioni (T), uno per l'andata, l'altro per il ritorno. La valvola al radiatore è a due vie, e determina la quantità dell'acqua che va al radiatore. Se è chiusa l'acqua continua a circolare fino all'ultimo radiatore dove il tubo dell'andata si chiude sul ritorno.
La temperatura dell'acqua nei radiatori deve essere in genere superiore ai 50 gradi centigradi.
Impianti a pavimento
-Monotubo: un anello unico, che ad ogni radiatore ha una valvola a tre vie, con un ingresso, un ritorno verso l'anello e una derivazione verso il radiatore. Questa valvola può essere più o meno aperta verso il radiatore, ma non deve interrompere la circolazione dell'acqua nell'anello.
-Bitubo: ad ogni radiatore arrivano due tubi, da cui si ottengono due derivazioni (T), uno per l'andata, l'altro per il ritorno. La valvola al radiatore è a due vie, e determina la quantità dell'acqua che va al radiatore. Se è chiusa l'acqua continua a circolare fino all'ultimo radiatore dove il tubo dell'andata si chiude sul ritorno.
La temperatura dell'acqua nei radiatori deve essere in genere superiore ai 50 gradi centigradi.
Impianti a pavimento
La circolazione dell'acqua avviene in una struttura poggiata sul pavimento e coperto dalla superficie calpestabile. Attraverso un tubo disposto in modo da coprire possibilmente tutta la superficie di ogni locale, si fa passare acqua calda (in media da 35-40 gradi C.) che a sua volta riscalda massetto ed il pavimento, con una massima superficie consigliabile di 40m2. Il calore viene scambiato attraverso irraggiamento alle superfici verticali ed il soffitto e per effetto secondario l'aria.
Un impianto a pavimento, detto anche "a pannelli radianti", innalza la temperatura media delle superfici e di conseguenza con la stessa temperatura operativa, di comfort, si può mantenere la temperatura dell'aria più bassa.
L'impianto a pavimento è più efficiente di impianti a convezione e portano ad un risparmio min. del 10% a parità di edificio riscaldato, ma di contro ha un costo elevato di installazione nonché di manodopera per la manutenzione.
Aria
Un impianto a pavimento, detto anche "a pannelli radianti", innalza la temperatura media delle superfici e di conseguenza con la stessa temperatura operativa, di comfort, si può mantenere la temperatura dell'aria più bassa.
L'impianto a pavimento è più efficiente di impianti a convezione e portano ad un risparmio min. del 10% a parità di edificio riscaldato, ma di contro ha un costo elevato di installazione nonché di manodopera per la manutenzione.
Aria
Nei sistemi dove si usa l'aria calda, il riscaldamento dell'aria può essere locale, ad esempio con un termoconvettore costituito da una fonte di calore (focolare, stufa, resistenze elettriche, pompa di calore) e ventole, oppure remoto, e l'aria calda convogliata verso i locali attraverso dei tubi.
Il riscaldamento dell'aria è un sistema usato spesso nei grandi spazi delle fabbriche o dei capannoni. Nei locali ristorante o mensa spesso si osserva l'uso di tubi di stoffa con dei forellini per la diffusione del calore, sospesi vicino al soffitto.
Pannelli o superfici radianti ad accumulo
Il riscaldamento dell'aria è un sistema usato spesso nei grandi spazi delle fabbriche o dei capannoni. Nei locali ristorante o mensa spesso si osserva l'uso di tubi di stoffa con dei forellini per la diffusione del calore, sospesi vicino al soffitto.
Pannelli o superfici radianti ad accumulo
Dove vi è una notevole escursione termica tra il giorno e la notte, si adopera con successo la tecnica dell'accumulo giornaliero e il rilascio notturno, ad esempio strutturando i muri della casa in modo che assorbano notevoli quantità di calore dal sole per poi rilasciarlo dopo il buio.
Impianti centralizzati
Impianti centralizzati
Gli impianti centralizzati hanno il vantaggio della scala: con un'unica macchina grande si può riscaldare un intero edificio. Di contro, la gestione di un impianto grande richiede la conciliazione dei diversi usi del sistema nei singoli locali. Vi sono diverse topologie possibili dell'impianto centralizzato negli edifici:
-a condotti centrali: che hanno un unico punto di ingresso per ogni piano o zona e si diramano successivamente
-a condotti paralleli
Termoregolazione e contabilizzazione del calore
-a condotti centrali: che hanno un unico punto di ingresso per ogni piano o zona e si diramano successivamente
-a condotti paralleli
Termoregolazione e contabilizzazione del calore
Attraverso valvole termostatiche installate sui singoli elementi, ogni unità immobiliare può regolare la temperatura in modo indipendente.
Alcuni impianti dispongono di un contatore in grado di ripartire i consumi per ogni singola unità immobiliare.
Fonte: Wikipedia
Alcuni impianti dispongono di un contatore in grado di ripartire i consumi per ogni singola unità immobiliare.
Fonte: Wikipedia
